Nábojové nápravy
Nápravy lze použít v kombinaci s vybranými koly serie 3000 viz. rubrika - Kolečka bantamová s duší kovový disk-samostatná kola-serie 3000-část KOLA NA PŘÍRUBÁCH. Uchycením na stroji lze provést nasunutím do čtyřhranné trubky (profil JACKEL) a následným zajištěním např. svarem.
- doporučená serie pro profesionální použití

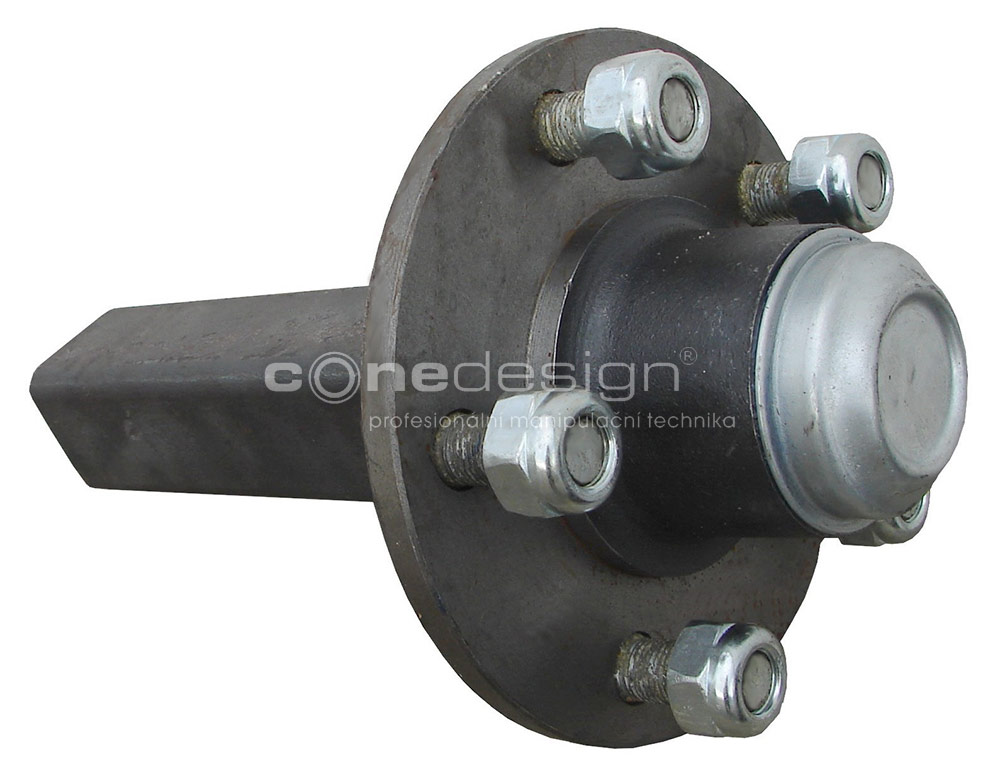

Kolečka díly - nábojové nápravy 89001.03
| Připojovací rozměry | Osa | ||||||||
| Kod | Název | Šrouby počet (ks)/rozměr | Průměr čepu A (mm) | Rozteč šroubů B (mm) | Průměr (mm) | Délka L (mm) |
Délka pro přírubu(mm) |
Hmotnost (kg) | Nosnost (kg) |
| 89001.03 | Náboj kola s hříd.nebrzděný | 4/M12 | 58 | 98 | 40x40 | 200 | 231 | 4,42 | 750 |
Použití: Náboje kol nebrzděné

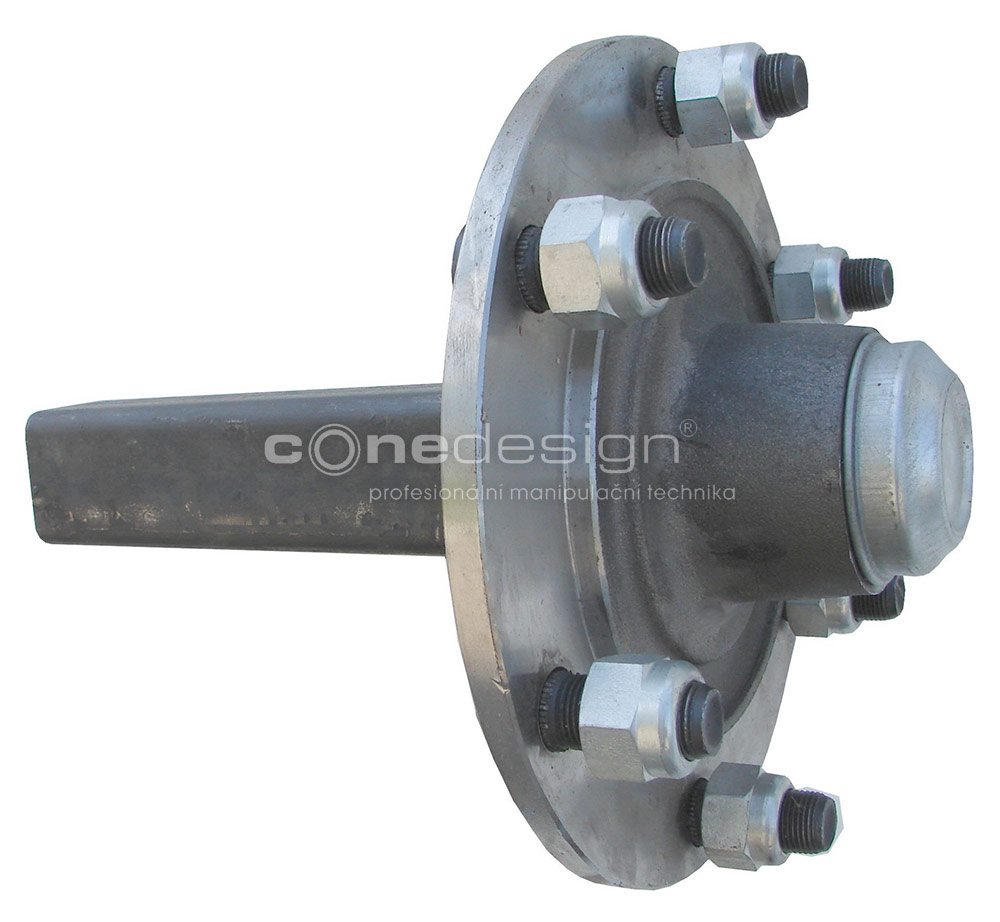

Kolečka díly - nábojové nápravy 89001.06
| Připojovací rozměry | Osa | ||||||||
| Kod | Název | Šrouby počet (ks)/rozměr | Průměr čepu A (mm) | Rozteč šroubů B (mm) | Průměr (mm) | Délka L (mm) | Délka pro přírubu (mm) | Hmotnost (kg) | Nosnost (kg) |
| 89001.06 | Náboj kola s hříd.nebrzděný | 6/M18 | 160 | 205 | 50x50 | 200 | 241 | 12 | 1650 |
Použití: Náboje kol nebrzděné

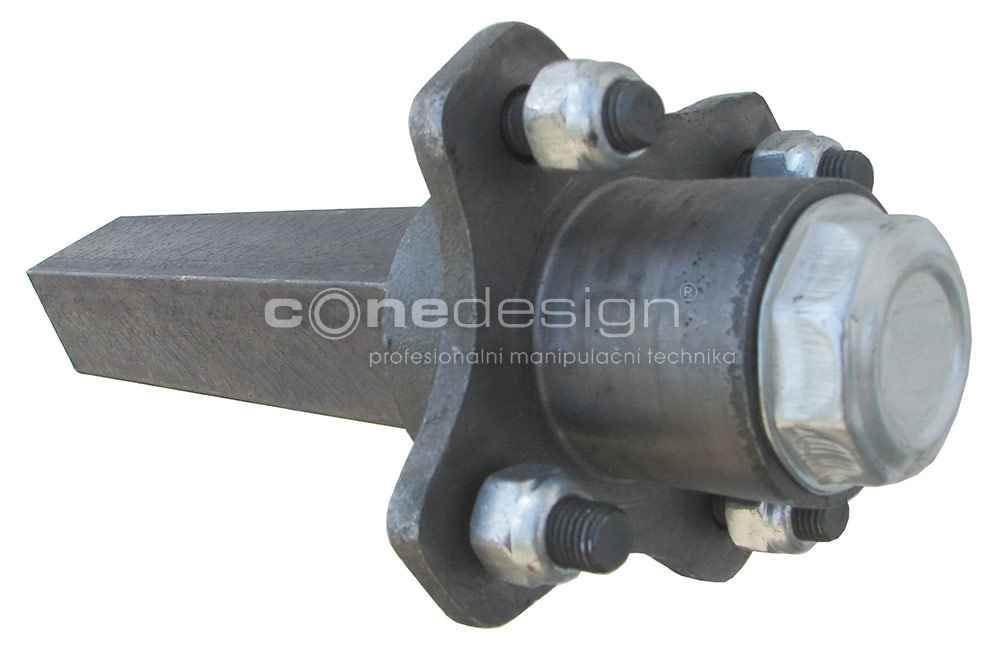

Kolečka díly - nábojové nápravy 89001.07
| Připojovací rozměry | Osa | ||||||||
| Kod | Název | Šrouby počet (ks)/rozměr | Průměr čepu A (mm) | Rozteč šroubů B (mm) | Průměr (mm) | Délka L (mm) | Délka pro přírubu (mm) | Hmotnost (kg) | Nosnost (kg) |
| 89001.07 | Náboj kola s hříd.nebrzděný | 5/M16 | 93 | 140 | 50x50 | 200 | 241 | 9,40 | 1650 |
Použití: Náboje kol nebrzděné

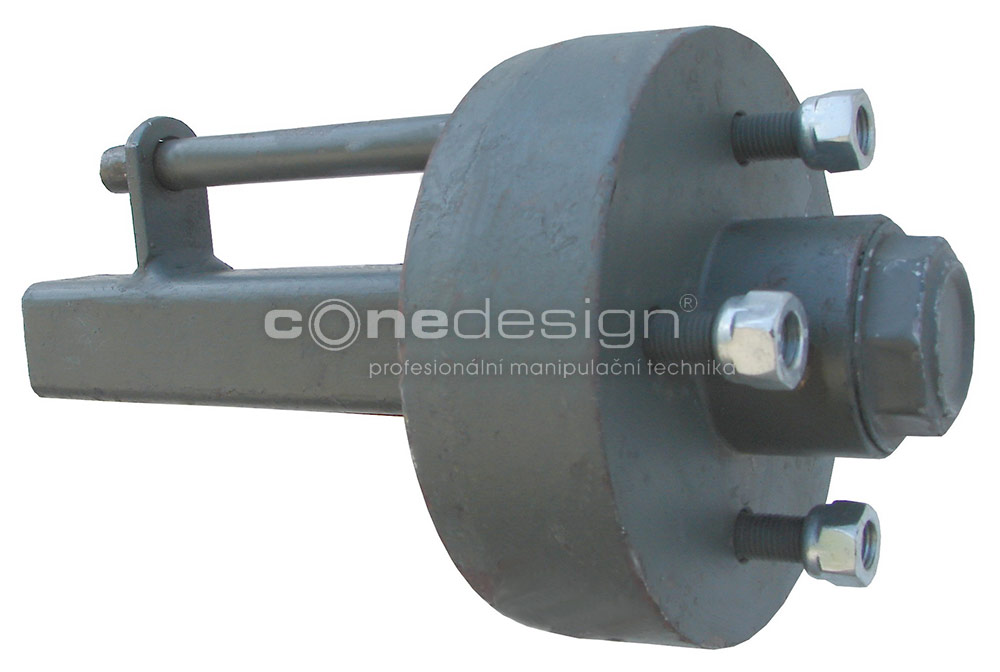

Kolečka díly - nábojové nápravy 89002.01
| Připojovací rozměry | Osa | ||||||||
| Kod | Název | Šrouby počet (ks)/rozměr |
Průměr čepu A (mm) |
Rozteč šroubů B (mm) | Průměr (mm) |
Délka L (mm) |
Hmotnost (kg) | Nosnost (kg) | |
| 89002.01 | Náboj kola s hříd.brzděný | 4/M12 | 58 | 98 | 40x40 | 200 | 7,08 | 500 | |
Použití: Náboje kol brzděné
